發布時間:2010-10-17-7979繞線貼片電感封裝

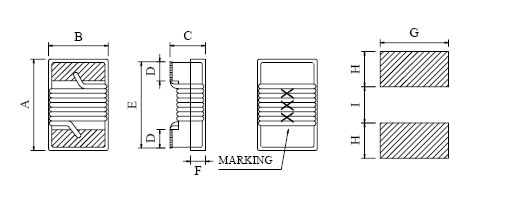

SHAPES AND DIMENSIONS（形狀及尺寸）
(Unit:m/m)
繞線貼片電感封裝列表
| TYPE | A(max) | B(max) | C(max) | D | E | F | G | H | I |
|
WI0402 |
1.10 | 0.60 | 0.65 | 0.25 | 1.00 | 0.66 | 0.36 | 0.46 | |
| WI0603 | 1.8 | 1.12 | 1.02 | 0.33 | 1.52 | 0.51 | 1.02 | 0.64 | 0.64 |
| WI0805 | 2.29 | 1.73 | 1.42 | 0.5 | 2.03 | 0.51 | 1.78 | 1.02 | 0.76 |
| WI1008 | 2.92 | 2.79 | 2.20 | 0.5 | 2.43 | 0.51 | 2.54 | 1.02 | 1.27 |
東莞市欣永電子有限公司為你提供繞線貼片電感封裝圖,繞線貼片電感封裝圖等資料。
