電容器兩端的電壓不能突變，對線圈而言則線圈中的電流不能突變，這一點電容器和電感器又是有所不同的。
1、特性說明
 當流過電感線圈的電流大小發生改變時，線圈兩端要產生一個反向電動勢來維持原電流的大小不變，也就是這一反向電動勢不讓線圈中的電流發生改變，線圈中的電流變化愈大，其反向電動愈大。線圈這一特性對電路的安全工作有危害，為些許多電路中設置了消除這種反向電動勢的保護電路。分析這種保護電路的工作原理時需要掌握線圈反向電動勢的判別方法，這樣才能分析保護電路中元器件的工作過程。
2、判斷方法

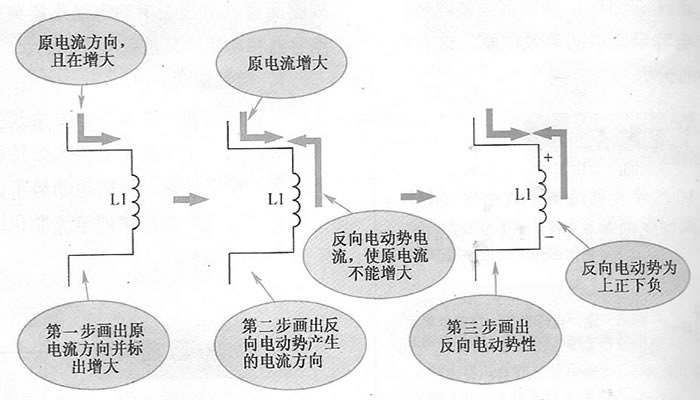

  圖11所示是線圈中反向電動勢極性判斷方法示意圖。判斷反向電動勢極性過程中耍分成三步畫圖。
  第一步畫出線圈中的原電流方向，圖中為從上而下地流過線圈L1，并且電流增大。
  第二步畫出反向電動勢所產生的電流及方向，這一步的畫圖原則是：阻止原電流變化，原電流是從上而下地流過線圈L1且增大，根據這一原則畫出反向電動勢所產生電流的方向?yàn)閺南露系亓鬟^線圈L1，見圖中所示，兩電流方向相反表示阻礙原電流增大。
  第三步、根據反向電動勢產生的電流方向，畫出反向電動勢極性，這一步有一個原則是：線圈本身是反向電動勢的內電路，電動勢內電路中的電流是從低電位流向高電位，外電路中電流從高電位流向低電位。由于線圈L1中的電流從下而上地流出線圈L1，所以L1的上端為反向電動勢的正極，下端為反向電動勢的負極，如圖11中所示。

                                圖11
上述三步畫圖分析線圈反向電動勢的方法要在理解的基礎上記憶，所以必須掌握每一步畫圖中的要點，只有這樣才能分析其他各種情況下的反向電動勢極性判別方法。
另外三情況下的反向電動勢判斷方法如下。
（1）第一種情況分析，如圖12所示，電路中的原電流從下而上流過線圈，且原電流增大，電流增大時反向電動勢所產生的電流要阻礙這一電流增大，所以反向電動勢產生電流的方向與原電流方向相反以阻止原電流增大，為從上而下，這樣反向電動勢在線圈上的極性為下正上負。

圖12
（2）第二種情況分析，如圖13所示，電路中的原電流從下而上流過線圈，且原電流減小，電流減小時反向電動勢產生的電流要阻礙這一電流減小，所以反向電動勢產生電流的方向與原電流方向相同而不讓原電流減小，為從下而上，這樣反向電動勢在線圈上的極性為上正下負。

圖13
（3）第三種情況分析。如圖14所示，電路中的原電流從上而下流過線圈，且原電流減小，電流減小時反向電動勢所產生的電流要阻礙這一電流減小，所以反向向電動勢產生電流的方向與原電流方向相同以阻止原電流減小，方向從上而下，這樣反向電動勢在線圈上的極性為下正上負。
 圖14
