一根載有直流電流I的長直導線在導線周?chē)a(chǎn)生一圓形磁場，磁場強度H和磁感應強度B如圖1-1所示。其關系是：

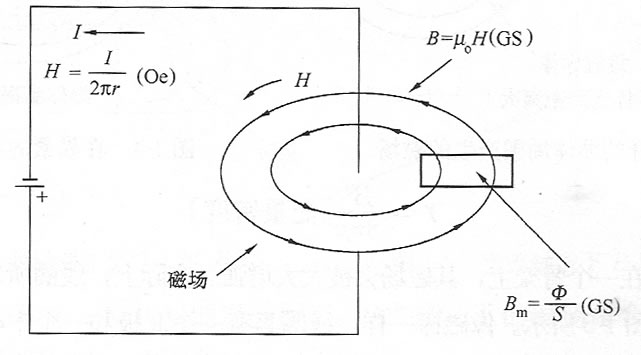

圖1-1 載流導體產生的磁場

       一直導線周?chē)磐ň€的方向可用"右手定則"來決定：當用右手抓住導體，拇指的指向是電流流動的方向時，其他手指的指向就是磁通線的方向。這個電流方向是指慣常規定的電流方向，而不是電子流動的方向。 當電流以某一方向流過導線時，如圖l-2(a)所示，羅盤的指針將指向一個方向。
         當導線中的電流方向相反時，如圖1-2(b)所示，羅盤的指針也將反向。這表示磁場具有極性，即當電流I反向時，磁場強度H將隨著電流反向。

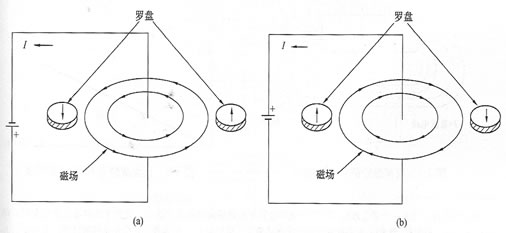

圖1-2  羅盤表明磁場怎樣改變極性
