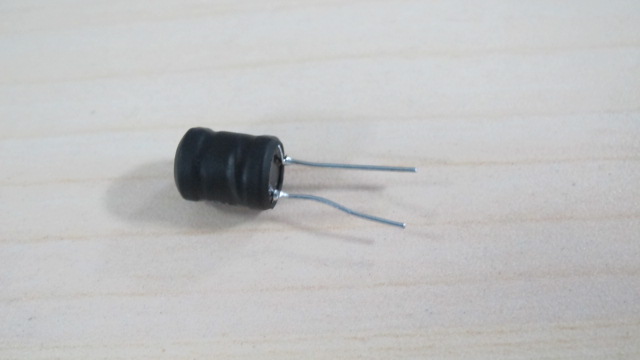

100uH,3A,適用于LM2576電感(PK1415-101K-3A)
發布時間:2014-02-06-15220100uH,3A,適用于LM2576電感(PK1415-101K-3A)
電感量:100UH
耐電流:3A
內阻:0.06Ω
LM2576 概述
LM2576 是降壓型開關穩壓器,具有非常小的電壓調整率和電流調整率,具有 3A 的
負載驅動能力,LM2576 能夠輸出3.3V、5V、12V、15V 的固定電壓和電壓可調節的可調
電壓輸出方式。
LM2576 應用時比較簡單且外圍元件較少,內置頻率補償電路和固定頻率振蕩器。
LM2576 系列產品的開關頻率為52KHz,所以應用時可以使用小尺寸的濾波元件。
LM2576 可以高效的取代一般的三端線性穩壓器,它能夠充分的減小散熱片的面積,
在一些應用條件下甚至可以不使用散熱片。
在規定的輸入電壓和輸出負載的條件下,LM2576 輸出電壓的誤差范圍為±4 %;振蕩器的振蕩頻率誤差范圍為±10%;典型的待機電流為 50 μA,芯片內置過流保護電路和過熱保護電路。
LM2576 特點
■ 3.3V、5V、12V、15V 的固定電壓輸出和可調節電壓輸出
■ 可調節電壓輸出的范圍為 1.23V到30V,其線性調整率和負載調整率最大可以有±4 %的誤差。
■ 負載電流達到3A
■ 輸入電壓達到 36V
■ 只需四個外圍元件
■ 內置固定頻率為52kHz 的振蕩器
■ 高效率
■ 內置過熱保護電路和過流保護電路
L電感量選擇:
所有的開關調節器都有兩種基本的工作方式:即連續型和非連續型,兩者之間的區別主要在于流過電感的電流不同,即電感電流若是連續的則稱為連續型;若電感電流在一個開關周期內降到零則為非連續型。每一種工作模式都可以影響開關調節器的性能和要求。當負載電流下,連續型工作模式具有好的工作特性且能提供較大的輸出功率、較小的峰峰值電流和較小的紋波電壓。一般應用時可根據下面公式進行電感的選擇: (電壓單位:V 電流單位:A)
L=(5~10)*{ Vo/(100*Io)}*(1- Vo/Vin )mH
