產品型號：DR3W0406系列、PK3W0608系列、PK3W0810系列、PK3W0912系列、PK3W1016系列

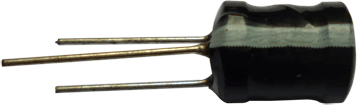

產品名稱：三腳電感

三腳電感特點:具有高功率及高磁飽和性，低阻抗、體積小的特點。

三腳電感應用用途:用于燈式,汽車產品上.高效率,低溫升、報警器升壓用、LED照明、煙霧報警器，門鈴、迎賓感應器、防丟器、智能鎖報警器電感，霧化器，香薰機，加濕器電感。

三腳電感常用規格系列：PK3W0406三腳電感系列、PK3W0608三腳電感系列、PK3W0810三腳電感系列、PK3W0912三腳電感系列、PK3W1016三腳電感系列。

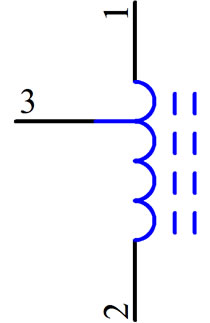

報警器升壓三腳電感等效對等電路圖：

三腳電感升壓電路工作原理圖1：

三腳電感升壓報警電路圖1中電阻R1、電阻R2、電容 C1、電容C2四個元件組成限流濾波，
這四個元件可以根據據體的電路要求，適當?shù)恼{(diào)節參數，
比如可以將電阻更成20歐或100歐，C1電容改成104等 ，減小升壓電路跟驅動IC的相互干擾。
三腳電感升壓報警電路中R3也是一個IC跟驅動之間的一個限流、降幅電阻，
三腳電感升壓報警電路中Q2是驅動放大三極高，選用功率大一點，放大倍數大一點的三極管，

三腳電感升壓報警電路中BZ1是壓電蜂鳴片，壓電蜂鳴片有二種，一種是有源壓電蜂鳴片，另一種是無源壓電蜂鳴片，此電路適合用無源壓電蜂鳴片。

報警器三腳電感壓電片接線圖：

     壓電片材質：目前比較常見的鍺鈦酸鉛壓電陶瓷片(PZT)，是用鋯、鈦、鉛的氧化物配制后燒結而成的。

    壓電片效應：壓電效應具有可逆性:若在壓電陶瓷片上施以音頻電壓,就能產生機械振動,發出聲響;反壓電感。

    壓電片特性：鑒于人耳對頻率約為3kHz的音響最敏感，所以通常將壓電陶瓷片的諧振頻率f0設計在3kHz左右?？紤]到在低頻下工作，僅用一片壓電陶瓷片難以滿足頻率要求，—般采用雙膜片結構。

      考慮到在低頻下工作，僅用一片壓電陶瓷片難以滿足頻率要求，—般采用雙膜片結構。

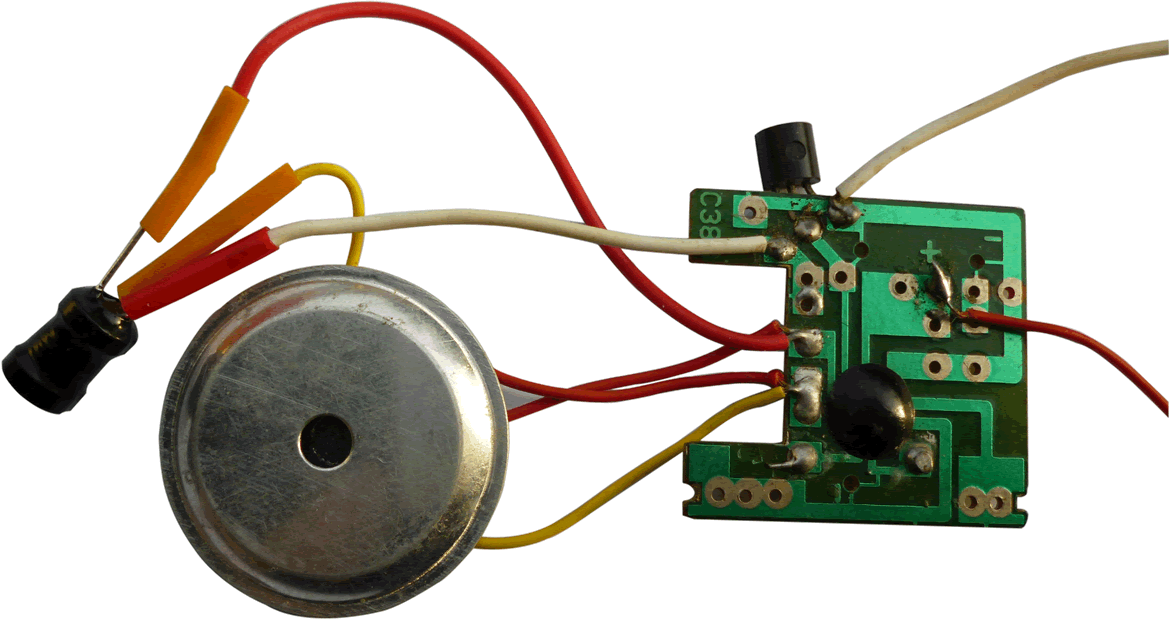

壓電片有二個極接線時一根線接電源，一根線接三腳電感次級，如圖1電氣原理圖所示。壓電片實物接線如下圖所示。

三腳電感升壓電路工作原理：

   三腳電感升壓原理是利用電感的互感特性，將初級電能轉化為磁能，磁能感應到次級時，次級將磁能再轉換成電能，一系列的電磁轉換過程，只要將初級設計成一個小感量，次級設計成一個大感量，當電感器流過一個交變的電流時，就可以達到一個升壓的效果。

三腳電感驅動壓電陶瓷片電路實例：三腳電感使用規格：PK3W0912-561K-983K-PVC

影響三腳電感驅動報警器聲音大小的因素：

1、壓電蜂鳴片尺寸的大小，大的壓電蜂鳴片振幅比較大聲音可以大一些，常用的尺寸有27mm，35mm。

2、驅動三極管的功率要大一些，放大倍數大一點，有足夠的驅動電流及驅動電壓來驅動壓電片，如可以用SS8050等， (SS8050  S8050二個看起來很像，一個帶S跟帶二個SS的是有區別的)，用正品的三極管，效果會好一些，除了SS8050還可以用其它更好的三極管。

3、壓電蜂鳴片要有蜂腔，蜂腔的設計比電路的設計更重要。設計得合理，可以質的提升聲音DB數。

4、三腳升壓電感的匝數比，及三腳升壓電感的線徑大小。壓電片報警聲音要達到二個條件 一個是驅動電壓，一個是驅動電流。三腳升壓電感的匝數比決定了升壓的電壓幅度。三腳升壓電感的線徑?jīng)Q定了驅動壓電片的驅動電流，如果電流不夠，則帶負載能力小，拉低驅動電壓從而影響聲音大小。

如何區分三腳電感三個引腳以及三腳電感具體的電路實物接法可以點擊:"三腳電感引腳長腳區分,接法圖"http://i3r5f.cn/article/201103051236.html 做為參考.

東莞欣永三腳電感廠是專業生產報警器升壓三腳電感器的生產廠家，提供報警器升壓三腳電感樣品、資料。批發三腳電感，提供三腳電感價格。推薦報警器三腳升壓電感電路圖。 介紹三腳升壓電感升壓原理。三腳升壓電感符合ROHS環保要求。批發三腳電感找欣永三腳電感廠，提供優質的三腳電感元件。以及優惠的價格。
