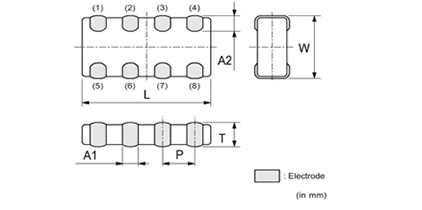

貼片排珠封裝圖:

shapes and dimensions 形狀與尺寸in:mm（供PCB layout參考）

貼片排珠封裝列表

TYPE 系列	L長 (m/m)	W寬 (m/m)	T厚 (m/m)	A1焊盤寬 (m/m)	A2焊盤寬 (m/m)	腳間距 P(m/m)
321608	3.2±0.2	1.6±0.2	0.8±0.2	0.4±0.15	0.3±0.2	0.8±0.1
201005	2.0±0.15	1.0±0.15	0.45±0.05	0.25±0.15	0.25±0.15	0.5±0.1

東莞市欣永電子有限公司為你提供貼片排珠封裝及貼片排珠封裝資料。
