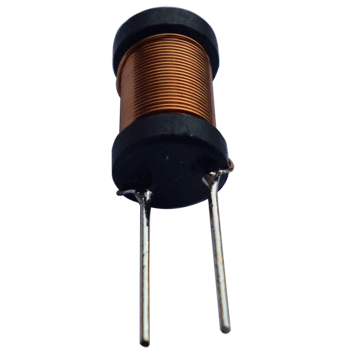

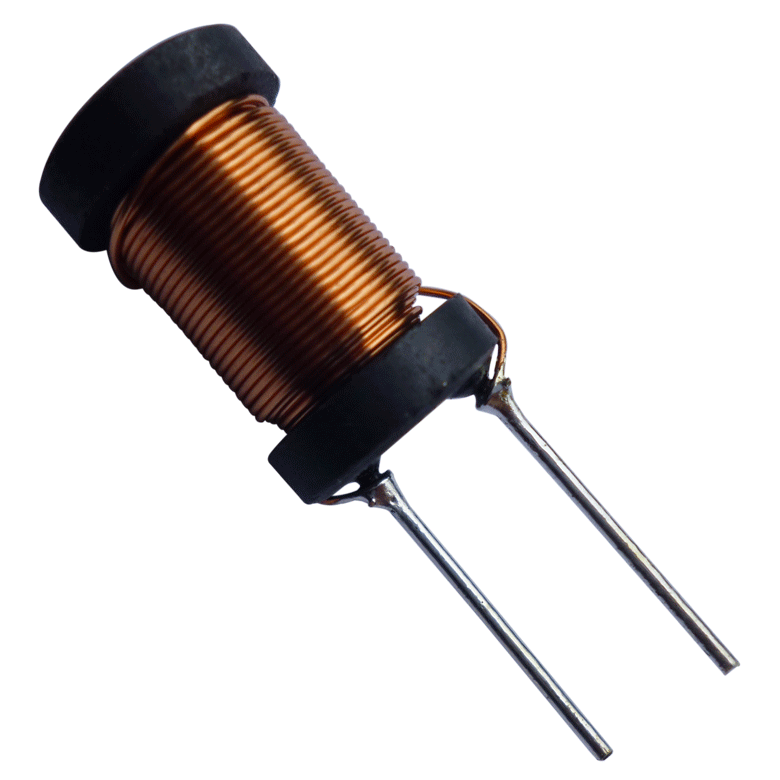

工字電感是由工字形磁芯骨架跟漆包銅線組成的電磁感應元件。是可以將電信號轉換成磁信號的元器件。工字電感本身就是一個電感。它的由來主要是工字電感的骨架外型，近似于一個“工”字形狀。在“工”的槽內繞上線圈。線圈的二個頭接到引腳上，鍍上錫保證線圈的二個引腳焊接良好，外面再包上保護套管就形成了一個工字電感，工字電感的成品外形跟電解電容有點相近。

工字電感的特點：具有高功率及高磁飽和性，低阻抗、體積小的特點。

產品應用:節能燈、防盜器、MODEN、LED、MP3、數碼相機、PDA掌上電腦、電源模塊、EL背光、網絡通訊、電子玩具、衛星接收機、通信設備、傳真機等。

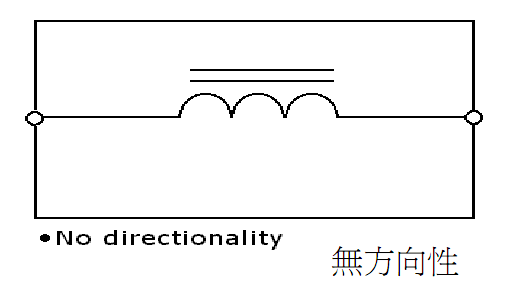

對等電路圖：

 工字電感選購時，注意磁芯要好，線徑要粗一些。

工字電感的作用：

1、儲能，在電源中做濾波作用，，使電顯源更加穩定

2、振蕩，在開關電路中組成振蕩組件，做升壓作用

3、抗干抗，在電源中做扼流圈作用，做差模電感，防止電源中諧波成分污染電網,也阻止電網中的諧波成份干擾到電源，起到穩定的作用

工字電感規格型號:

PK0406、PK0608、PK0810、PK0912、PK1012、PK1016、PK1216、PK1415、PK1618、PK1822、PK3W0406、PK3W0608、PK3W0810......

>>查看工字電感規格型號

工字電感封裝尺寸

PK0406：直徑：4.5mm，本體長度7.5mm;PK0608：直徑：6.5mm，本體長度9.5mm;PK0810:直徑：8.5mm，本體長度10.5mm;......

>>查看工字電感封裝尺寸

工字電感磁芯規格特性

交流初導率、相對損失、導磁率相對溫度系數、居里溫度、飽和磁束密度、矯頑磁力、殊留磁束密度

>>查看工字電感磁芯規格特性
